【班產量】:0.2-21t
【進料粒度】:≤15-≤25mm
【組成構件】:主要由主機、鼓風機、超細度分析機、成品旋風積粉器、布袋除塵器及連接風管管道等組成。
【產品介紹】:高壓微粉磨主要由主機、鼓風機、超細度分析機、成品旋風積粉器、布袋除塵器及連接風管管道等組成,根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。
高壓磨粉機主要適用于加工莫氏硬度9.3級以下,濕度在6%以下的各種非易燃易爆礦產物料的加工,在冶金、建材、化工、礦山、高速公路建設、水利水電等行業有著廣泛的應用。另外,高壓磨粉機應用的新技術是采用全新的縱擺磨輥裝置。磨輥與磨環在研磨過程中始終處于平衡狀態,形成均勻的線接觸研磨區。磨輥與磨環尺寸高度從原來的160mm增高到200mm,更大程度的增加了研磨接觸面積。
高壓磨粉機整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、畚斗提升機、電磁振動給料機、電控系統等組成。

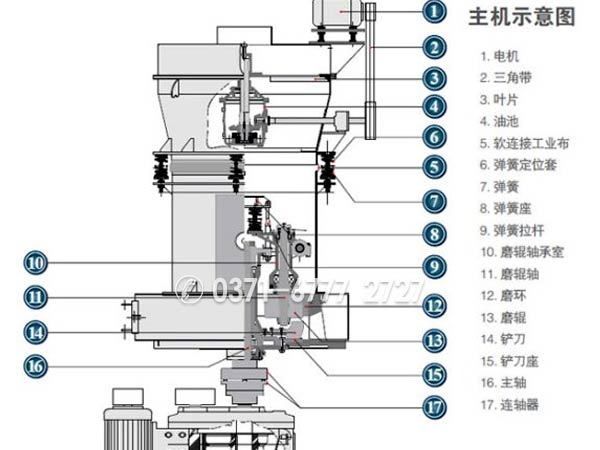

在高壓磨粉機的主機中,磨輥總成通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與主軸及鏟刀架固定連接,壓力彈簧壓在磨輥軸承室的懸臂外端面上,以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上,當電機通過傳動裝置帶動主軸轉動時,裝在鏟刀架上的鏟刀與磨輥同步旋轉,磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉,葉輪轉速越高,分選出的粉子越細。為保證磨機在負壓狀態下工作,增加的氣流量通過風機與主機間的余氣管排入布袋除塵器,被凈化后排入大氣。
1、高壓磨粉機的磨輥裝置采用優質高效的加工工藝,重疊式多級密封保證了良好的密封效果。另外,除塵效果完全達到國家的標準。
2、設備的磨輥、磨環更換周期長,剔除了離心粉碎機易損件更換周期短的弊病。
3、高壓磨粉機主機磨腔內,在機架上部設計了1500kg—2000kg的加壓裝置,同等動力下,產量提高10-30%。
4、設備對物料適用性強,可針對莫氏硬度9.3級以下的各種物料。
參數 型號 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
進料粒度 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
成品粒度 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
不同物料細度班產量 | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
中心軸轉速(r/min) | 140 | 148 | 160 | 170 | 180 |
磨環直徑 | 1006 | 973 | 907.5 | 850 | 725 |
磨輥直徑 | 300 | 300 | 270 | 250 | 210 |
磨輥高度 | 160 | 160 | 150 | 150 | 150 |
主機電機(kw) | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
風機電機 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
分析器電機 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
